带电电缆识别仪
达瑞电气为您推荐:
电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确（定性及定量的双重判别）、快速、准确、操作简单、应用范围广等特点。
它在电缆施工及维护工作中具有重要的意义。带电电缆识别仪，在发射端采用单片机技术对发射信号进行编码，驱动大口径卡钳发射平均值为0的大电流相位编码信号。接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束其它电缆中鉴别出来。带电电缆识别仪也可以把输出信号直接连接到停电运行的电缆上，这时可以识别接地回路达到1000欧姆以上。它是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

仪器主要特点

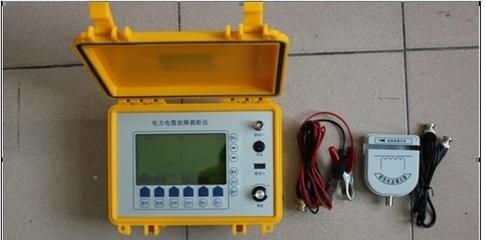

本仪器由电流脉冲发射机，接收机、收发卡钳及若干连接导线组成。它具有大功率电流脉冲输出；现场接收信号特征清晰，方便携带，轻便灵活，灵敏度高，能有效抑制现场工频干扰，判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф150适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。但绝对不允许在仪器带电情况下用手去触摸黑、红夹子线。

工作原理简介

由于正在运行的带电电缆不允许破坏任何接地线等连接线，也不允许将识别仪发射机的输出信号直接加在带有高压电的电缆相线上。带电电缆识别，需要解决两个难题，一是电缆识别信号如何耦合到电缆上的问题；二是耦合上去的信号一般比较小，而运行电缆可能存在50HZ不平衡电流、感应的50Hz干扰电流，电缆的分布电容电流等构成的50Hz工频电磁干扰，高灵敏度接收卡钳就存在如何抗50Hz工频干扰问题。
我们研制的带电电缆识别仪，发射和接收采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收卡钳中的单片机，对接收的信号经过硬件和如软件的滤波后，再进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别开来。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
