产品描述

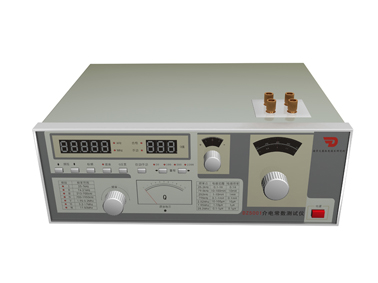

介电常数测试仪
达瑞电气为您推荐：

概述

介电常数测试仪的基本原理是采用高频谐振法，并提供了通用、多用途、多量程的阻抗测试。它以单片计算机控制仪器，测量核心采用了频率数字锁定、标准频率测试点自动设定、谐振点自动搜索、Q值量程自动转换、数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至最低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量时更为精确。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。

技术指标

1．Q值测量
a．Q值测量范围：5～999。
b．Q值量程分档：30、100、300、999、自动换档。
c．标称误差
频率范围：25kHz～10MHz；
固有误差：≤5%±满度值的2%；工作误差：≤7%±满度值的2%；
频率范围：10MHz～50MHz；
固有误差：≤7%±满度值的2%；工作误差：≤10%±满度值的2%。
2．电感测量
a．测量范围：0.1μH～1H。
b．分档：分七个量程。
0.1～1μH， 1～10μH， 10～100μH，
0.1～lmH， 1～10mH， 10～100mH， 100 mH～1H。
3．电容测量
a．测量范围：1～460pF(460pF以上的电容测量见使用规则)；
b．电容量调节范围
主调电容器：40～500pF；
准确度：150pF以下±1.5pF；150pF以上±1%；
微调电容量：－3pF～0～+3pF；
准确度：±0.2pF。
4．振荡频率
a．振荡频率范围：25kHz～50MHz；
b．频率分档：
25～74kHz， 74～213kHz， 213-700kHz， 700kHz～1.95MHz，
1.95MHz～5.2MHz， 5.2MHz～17MHz， 17～50MHz。
c．频率误差：2×10±1个字。
5．Q合格指示预置功能，预置范围：5～999。
6．仪器正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80%；
c．电源：220V±22V，50Hz±2.5Hz。
7．试样尺寸
圆片形：厚度2+0.5mm，直径为Φ30~40mm（ε<12时），Φ25~35mm（ε=12~30时），Φ15~20mm（ε>30时）
8．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
