	SXJS-IV应抗干扰介损测试仪-扬州达瑞点击次数：1541 发布时间：2020-08-13 09:20:25 我要订购

产品描述

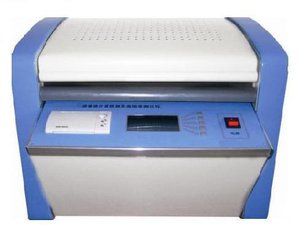

SXJS-IV应抗干扰介损测试仪
达瑞电气为您推荐：
使用方法
★★★安全操作注意事项
1、SXJS-IV应抗干扰介损测试仪使用时必须将仪器接地端子可靠接地。
2、只有关闭仪器电源，试验电压选择开关置于“关”位置时，接触仪器的后部及其测量线缆与被试品才被认为是安全的。
3、仪器在测试过程中，严禁操作“试验电压”选择开关。
4、★正接线法UH端为高电压，反接线法IX端为高电压，使用时必须根据实际情况，将带高压的线缆与地保持足够的距离，使用我公司提供的特种绝缘电缆测量大容量试品可以拖地使用。
5、不得更换不符合面板指示值的保险丝管。
6、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。
7、操作键盘
备用------不用。
快测-------快速测量，无抗干扰功能。
抗扰-------抗干扰测量。
正接-------正接法测量。
打印-------在测试结果出来后，打印测试数据。
反接-------反接法测量。
起动-------起动高压，开始测量。
外接-------外接法测量。也用来选择外接标准电容的容量。
停止-------可以在测试过程中，中断测量。
打开电源，仪器首先自检
（显示屏、光电通讯、内存、操作键、数模转换、电网频率），自检通过后，进入主目录。这时按屏幕提示即可完成测试。
进入测量状态后，用户随时可用“停止”键退出测量状态。
做正、反接测量时无须人工干预，测试线的接法与仪器操作测量方式相符，如使用正接法的接线方式，测试时，按“反接”键测量，也能得出结果，但该结果不真实可靠。
做外接方式测量时，中途会显示“请关闭外接高压！”并停一下，等候人工将外加高压关闭，关闭外高压后（必须关闭外高压），再按一次“起动”，键才能完成测试。
如果外高压未关闭，则测试结果不真实。
外接标准电容的容量选择：
“外接方式”时，按一次“外接”键，则显示的外接标准电容容量“XXXXpF”将改变，共八种容量供选择（zui后一种为厂家调试用，用户使用则无效）。
50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF.
应选择与外接标准电容相等的容量。如果使用的外接电容量特殊，可请生产厂家将该电容容量输入仪器中。如果选择的外接电容与实际不相等，则测量结果会受影响。
正接线法：（接线如图四所示）
通电前，先将“试验电压”开关置于“关”位置。将UH端子用专用线缆的大铁夹（有UH标记），接至被试品高压端，将IX端子用另一根专用线缆的芯线线头（红色，有CX标记），接被试品CX低压端，它的屏蔽线头（黑色，有E标记）接地，如果试品低压端有屏蔽端子，可用导线将该端子与“E”连接后接地。
通电后，按“正接”键。选好的正接线方式：用“试验电压”开关选好电压：然后按“起动”键开始测试。
反接线法（接线如图五所示）
通电前，先将“试验电压”开关置于“关”位置，将UH端子接地，将IX的芯线（有CX标记）接至被试品CX的高压端。
通电后，按“反接”键，选好反接线方式：用“试验电压”开关选好电压，然后按“起动”键开始测试。
特别注意：屏蔽“E”与IX电位接近，可接至被试品高压端的屏蔽或者悬空，绝对不能接地！！！否则，仪器内部高压器变压器输出端短路。
外接高压法：接线如图六所示
CB为外接标准电容，CX为被试品。
当被试品要求试验电压大于10KV时或试品容量大于60000pF时，可以外接高压进行测量，即不使用仪器内部高压器，而外接一台高压装置进行测量。
注意：外接高压法进行测量时，“试验电压”开关置于“关”位置！调整好外接电压，然后“起动”键开始测试。
通电后多接“外接”键，选好外接方式以及外接的标准电容容量，必须再将“试验电压”开关置于“关”位置！调整好外接电压，然后“起动”键开始测试。
该仪器为中文液晶显示，有中文汉字提示各类测试信息，当测试完成后，可按“打印”键，打印测试结果。

保管及免费修理期限
仪器应在原厂包装条件下，于室内贮存，其环境湿度为-20℃-40℃，相对湿试为30%-70%，且在空气中不应含有足以引起腐蚀的有害物质。仪器从冷环境突然到热环境中时，可能有结露消失再使用。每年应打开仪器，清除由于野外作业产生的灰尘，特别是内部标准电空处的灰尘。
仪器和附件自制造厂发货日期起2年内，当用户在完全遵守制造厂使用说明书所规定的保管、使用条件下，发现产品制造质量不良或不能正常工作时，制造厂负责给予修理或更换。

部分设备测试接线方法
（一）, 电流 / 电压互感器
1、电流 / 电压互感器的测试项目：
（1）、一次绕组对二次绕组的介损
（2）、一次绕组对二次绕组及地的介损
（3）、瓷套管的介损及电容量
2、接线
（1）、一次绕组对二次绕组的介损(如图所示)

采用正接法试验，试验电压2.5KV-10KV
（2）、一次绕组对二次绕组及地的介损(如图所示)

采用反接法试验，试验电压2.5KV-10KV
（3）、瓷套管的介损及电容量(另述)
(二), 变压器
1、变压器的测试项目：
（1）、一次绕组对二次绕组的介损
（2）、一次绕组对二次绕组及地的介损
（3）、二次绕组对一次绕组及地的介损
（3）、瓷套管的介损及电容量
2、接线
（1）、一次绕组对二次绕组的介损(如图所示)

采用正接法试验，试验电压10KV
（2）、一次绕组对二次绕组及地的介损(如图所示)

采用反接法试验，试验电压10KV
（3）、二次绕组对一次绕组及地的介损(如图所示)

采用反接法试验，试验电压2.5KV-10KV

(三)、电容型套管
测量在三相变压器的任一只电容型套管的tgδ和电容时，相同电压等级的三相绕组
中性点（如中性点有套管引出）必须短接加压，将非测量的其他绕组短接地，否则造成
较大的误差。采用正接线方式，将仪器IX线之CX夹子夹到小套管引线上，UH线将高压加到导电杆上，试验电压10KV。
具有抽压和测量端子（小套管引出线）引出的电容型套管，tgδ和电容的测量，可分别在导电杆和各端子之间进行：
测量导电杆对测量端子的tgδ和电容时，抽压端子悬空。
测量导电杆对抽压端子的tgδ和电容时，测量端子悬空。
测量抽压端子对测量端子的tgδ和电容时，导电杆悬空，此时试验电压不应
超过该端子的正常工作电压。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
